생산공정
최고의 품질로 비철금속 소재 생산을 위해 항상 노력하겠습니다.
원심주조
비철금속 원심 주조법 (원심력을 이용하여 주물을 만드는 주조법)
- 특징 :① 회전하고 있는 중공 원통형 주형에 쇳물을 주입하고 그 원심력에 의해 중공 주물(관ㆍ실린더 라이너 등)을 제작하는 주조법. 코어가 필요없고, 가스를 빼기 좋으며,
치밀한 주물이 얻어진다는 특징을 가지고 있다.
② 원심주조법은 용융 금속에 압력을 가하여 양질의 주물을 얻는 방법으로 원심력을 이용한다. 즉 주형을 회전시키며 쇳물을 주입하여 그 원심력으로 주물을 가압하고 또 주물 내외의 원심력의 차로 불순물을 내부 표면으로 분리시켜서 특히 외주부에 양질의 부분을 얻는 것이다. 수직축 둘레로 회전시키는 것과 수평축 둘레로 회전시키는 것이 있고 고속 회전으로 쇳물을 밀어붙인다. 코어는 사용하지 않는다. - 생산 가능 사이즈 : (1)￠180 ~ ￠500(2)￠500 ~ ￠1000 (3)￠1000 ~ ￠1500

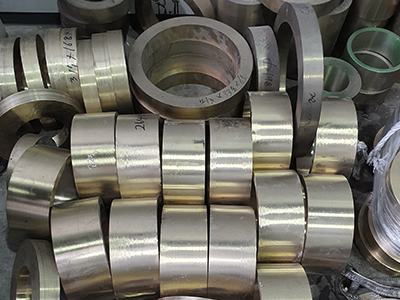

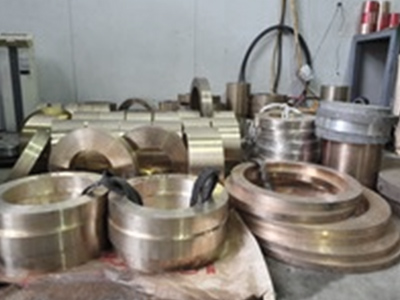

비철금속 원심주조 재질
- 재질: 황동(Brass Casting), 청동 (Bronze Casting), 인청동 (Phosphor Bronze Casting), 연입(납)청동(Leaded Tin Bronze Casting), 고력항동 (High Strength Brass Casting), 알루미늄청동 (Aluminum Bronze Casting), 동(Cu),
비철금속 원심주조 생산제품의 재질별 합금의 특징 & 용도
| 종류 | 기호 (구기호/UNS No.) |
합금계 | 주조법의 구분 | 합금의 특징 | 용도 보기 |
|---|---|---|---|---|---|
| 실리콘 청동 주물 1종 | CAC801 (SzBC1) | Cu-Si-Zn 계 | 연속주조, 사형주조 금형주조, 원심주조 정밀주조 | 용탕 흐름이 좋다. 어닐링 취성이 적다. 강도가 높고 내식성이 좋다. |
선박용 의장품, 베어링, 기어 등 |
| 실리콘 청동 주물 2종 | CAC802 (SzBC2) | Cu-Si-Zn 계 | CAC801 보다 강도가 높다. | 선박용 의장품, 베어링, 기어, 보트용 프로펠러 등 | |
| 실리콘 청동 주물 3종 | CAC803 (SzBC3) | Cu-Si-Zn 계 | 용탕 흐름이 좋다. 어닐링 취성이 적다. 강도가 높고 내식성이 좋다. |
선박용 의장품, 베어링, 기어 등 | |
| 실리콘 청동 주물 4종 | CAC804 (C87610) | Cu-Si-Zn 계 | 사형주조, 금형주조 | 강도와 인성이 크고 내식성이 좋으며, 완전하고 균질한 주물이 필요한 곳에 사용. | 선박용 의장품, 베어링, 기어 등 |
| 실리콘 청동 주물 5종 | CAC805 | Cu-Si-Zn 계 | 정밀주조, 금형주조 사형주조, 원심주조 | 납 용출량이 거의 없다. 유동성이 좋다. 강도, 연신율이 높고 내식성도 양호하다. 피삭성은 CAC406 보다 낮다. | 급수장치 기구류(수도미터, 밸브류, 이음류, 수전 밸브 등) |
| 니켈 주석 청동 주물 1종 | CAC901 (C94700) | Cu-Sn-Ni 계 (88-5-0-2-5) | 연속주조, 사형주조 금형주조, 원심주조 | 강도가 크고 내염수성이 좋다. | 팽창부 연결품, 관 이음쇠, 기어 볼트, 너트, 펌프 피스톤, 부싱, 베어링 등 |
| 니켈 주석 청동 주물 2종 | CAC902 (C94800) | Cu-Sn-Ni 계 | CAC901보다 강도는 낮고 절삭성은 더 좋다. | 팽창부 연결품, 관 이음쇠, 기어 볼트, 너트, 펌프 피스톤, 부싱, 베어링 등 | |
| 베릴륨 동 주물 3종 | CAC903 (82000) | Cu-Be계 | 금형주조, 사형주조 원심주조 | 전기 전도도가 좋고 적당한 강도 및 경도가 좋다. | 스위치 및 스위치 기어, 단로기, 전도 창치 등 |
| 베릴륨 청동 주물 4종 | CAC904 (82500) | Cu-Be계 | 높은 강도와 함께 우수한 내식성 및 내마모성이 좋다. | 부싱, 캠, 베어링, 기어, 안전 공구 등 | |
| 베릴륨 청동 주물 5종 | CAC905 (82600) | Cu-Be계 | 높은 경도와 최대의 강도 | 높은 경도와 최대의 강도가 요구되는 부품 등 | |
| 베릴륨 청동주물 6종 | CAC906 (82800) | Cu-Be계 | 높은 인장 강도 및 내력과 함께 최대의 경도 | 높은 인장 강도 및 내력과 함께 최대의 경도가 요구되는 부품 등 |
실리콘청동 제품 화학 성분 및 용도
| 기호 (구기호) | 주요성분 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Pb | Zn | Fe | Ni | P | Al | Mn | Si | |
| CAC801(SzBC1) | 84~88 | - | - | 9~11 | - | - | - | - | - | 3.5~4.5 |
| CAC802(SzBC2) | 78.5~82.5 | - | - | 14~16 | - | - | - | - | - | 4~5 |
| CAC803(SzBC2) | 80~84 | - | - | 13~15 | - | - | - | - | - | 3.2~4.2 |
| CAC804(C87610) | 90 이상 | - | 0.2 | 3~5 | - | - | - | - | - | 3~5 |
| CAC805 | 74~78 | - | 18~22.5 | - | - | - | - | 0.05~0.2 | - | 2.7~3.4 |
| 기호 (구기호) | 잔여성분 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sn | Pb | Zn | Fe | Sb | Ni | P | Al | Se | Mn | Si | Bi | |
| CAC801(SzBC1) | - | 0.1 | - | - | - | - | - | 0.5 | - | - | - | - |
| CAC802(SzBC2) | - | 0.3 | - | - | - | - | - | 0.3 | - | - | - | - |
| CAC803(SzBC2) | - | 0.2 | - | 0.3 | - | - | - | 0.3 | - | 0.2 | - | - |
| CAC804(C87610) | - | - | - | 0.2 | - | - | - | - | - | 0.25 | - | - |
| CAC805 | 0.6 | 0.25 (2) | - | 0.2 | 0.1 | 0.2 | - | - | 0.1 | 0.1 | - | 0.2 |
니켈 주석청동 제품 화학 성분 및 용도
| 기호 (구기호) | 주요성분 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Pb | Zn | Fe | Ni | P | Al | Mn | Si | |
| CAC901 (C94700) | 85~90 | 4.5~6 | 0.1 | 1~2.5 | - | 4.5~6 | - | - | - | - |
| CAC902 (C94800) | 84~89 | 4.5~6 | 0.3~1 | 1~2.5 | - | 4.5~6 | - | - | - | - |
| 기호 (구기호) | 잔여성분 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sn | Pb | Zn | Fe | Sb | Ni | P | Al | Se | Mn | Si | Bi | |
| CAC901 (C94700) | - | - | - | 0.25 | 0.15 | - | 0.05 | 0.005 | - | 0.2 | 0.005 | - |
| CAC902 (C94800) | - | - | - | 0.25 | 0.15 | - | 0.05 | 0.005 | - | 0.2 | 0.005 | - |
베릴륨 동 / 베릴륨 청동 제품 화학 성분 및 용도
| 기호 (구기호) | 주요성분 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Zn | Be | Co | Si | Ni | Bi | Se | |
| CAC903 (C82000) | 나머지 | - | - | 0.45~0.8 | 2.4~2.7 | - | 0.2 | - | - |
| CAC904 (82500) | 나머지 | - | - | 1.9~2.25 | 0.35~0.7 | 0.2~0.35 | 0.2 | - | - |
| CAC905 (82600) | 나머지 | - | - | 2.25~2.55 | 0.35~0.65 | 0.2~0.35 | 0.2 | - | - |
| CAC906 (82800) | 나머지 | - | - | 2.5~2.85 | 0.35~0.7 | 0.2~0.35 | 0.2 | - | - |
| 기호 (구기호) | 잔여성분 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pb | Fe | Si | Zn | Cr | Pb | Al | Sn | Se | Sb | Ni | P | |
| CAC903 (C82000) | - | 0.1 | 0.15 | 0.1 | 0.1 | 0.02 | 0.1 | 0.1 | - | - | - | - |
| CAC904 (82500) | - | 0.25 | - | 0.1 | 0.1 | 0.02 | 0.1 | 0.1 | - | - | - | - |
| CAC905 (82600) | - | 0.25 | - | 0.1 | 0.1 | 0.02 | 0.1 | 0.1 | - | - | - | - |
| CAC906 (82800) | - | 0.25 | - | 0.1 | 0.1 | 0.02 | 0.1 | 0.1 | - | - | - | - |
기계적 성질 / 전기적 성질
| 기호 (구기호) | 도전율 시험 | 인장 시험 | 경도 시험 | 인장 시험 | 경도 시험 | |
|---|---|---|---|---|---|---|
| 도전율(%) IACS | 인장 강도 (N/mm2) | 연신율(%) | 브리넬 경도 HBW | 0.20% 항복 강도 (N/mm2) |
브리넬 경도 HBW | |
| CAC801 (SzBC1) | - | 345 이상 | 25 이상 | - | - | - |
| CAC802 (SzBC2) | - | 440 이상 | 12 이상 | - | - | - |
| CAC803 (SzBC3) | - | 390 이상 | 20 이상 | - | - | - |
| CAC804 (C87610) | - | 310 이상 | 20 이상 | - | 124 이상 | - |
| CAC805 | - | 300 이상 | 15 이상 | - | - | - |
| CAC901 (C94700) | - | 310 이상 | 25 이상 | - | 138 이상 | - |
| CAC901HT (C94700) | - | 517 이상 | 5 이상 | - | 345 이상 | - |
| CAC902 (C94800) | - | 276 이상 | 20 이상 | - | 138 이상 | - |
| CAC903 (C82000) | - | 311 이상 | 15 이상 | - | 104 이상 | - |
| CAC903HT (C82000) | - | 621 이상 | 3 이상 | - | 483 이상 | - |
| CAC904(C82500) | - | 518 이상 | 15 이상 | - | 276 이상 | - |
| CAC904HT(C82500) | - | 1 035 이상 | 1 이상 | - | 828 이상 | - |
| CAC905 (C82600) | - | 552 이상 | 10 이상 | - | 311 이상 | - |
| CAC905HT (C82600) | - | 1 139 이상 | 1 이상 | - | 1 070 이상 | - |
| CAC906HT (C82600) | - | 1 139 이상 | 1/2 이상 | - | 1 070 이상 | - |
주식회사 이에스메탈
주소 : 경기도 시흥시 오이도로 21 스틸랜드 A4동 420호 (구 : 정왕동 2210 스틸랜드 A4동 420호)사업자등록번호 : 401-86-01-851 TEL : 031-8041-8931~4 FAX : 031-8041-8930
COPYRIGHT(C) ESMETAL ALL RIGHTS RESERVED.
